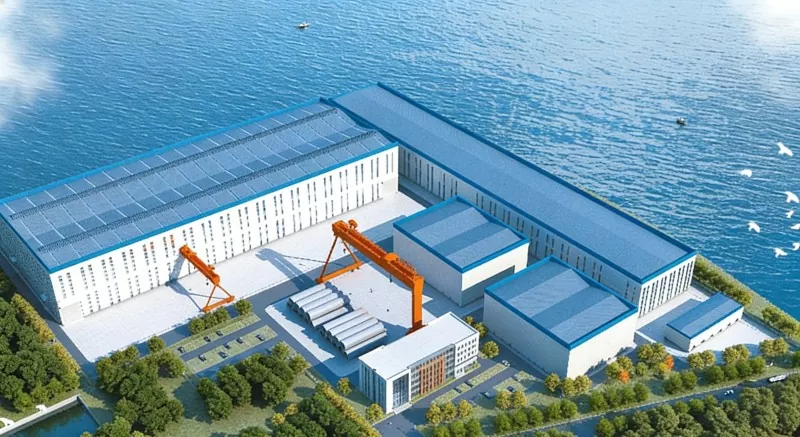

鋼構造洋上風力発電工場

鉄骨造洋上風力発電工場建物とは、洋上風力発電設備の製造専用に設計された重工業工場を指します。その主な構造は鋼鉄でできており、非常に大きく重いコンポーネントの生産、組み立て、輸送のニーズを満たすために、通常は沿岸の港やドックに設置されています。

当社の中国工場は、複数の洋上風力発電プロジェクトに鉄骨構造ソリューションを提供しており、中国の高品質鉄骨構造サプライヤーの 1 つです。

構造形式

●重量鋼製トラス構造：最も一般的な構造形式です。

●重量門型フレーム：一般的な製造現場や組立現場に適しています。

●鋼製トラス・ネットフレーム構造：超大規模工場や特殊機能工場に使用されます。

耐食性・耐風性設計

● 防食システム: これらの工業用建物は海の近くに建設されているため、周囲の環境は比較的湿気が多く、より過酷な気象条件が存在します。スチールの表面処理には重防食コーティングシステムを採用しています。

● 耐風性：極端な気象条件下での構造安全性を確保するために、沿岸地域では 100 年に一度の 50 年または 100 年の風荷重基準に従って建物自体を設計する必要があります。

製品の構造コンポーネント

主な構造

●通常は格子鋼板柱を採用します。高さが高く、クレーンのトン数が重い鉄骨構造の洋上風力発電工場の場合、格子鋼製柱は曲げ強度が高く、柱クレーンの重量を支えることができます。

クレーンビームシステム

● クレーンビームは通常、降伏強度が 355Pa または 390Pa に達する高強度溶接ソリッドウェブ I ビームを使用します。

サポート体制

●柱間サポートはH形鋼、アングル鋼、丸管などで製作できますが、通常はX形です。

●屋根の水平力を伝達するため、屋根上に水平支柱を配置します。

● このシステムは通常、柱の上部に配置され、鉄骨間の力の安定性を保護することを目的としています。

筐体構造

●母屋は通常、高周波溶接されたH形鋼やC形鋼が使用されます。

●壁梁はH形鋼や大型のC形鋼が多く、風荷重や温度の影響による本体構造の横変形に適応するため、スライドにより接続されています。

パラメータ（仕様）

製品ケース

EIHE Steel Structureが共同参加した梨山の大型メガワット洋上風力発電プロジェクトは、価格が同等の中国最大の単一洋上風力発電プロジェクトであり、中国北部最大の洋上風力発電クラスターである。山東省威海市梨山市の南海域に位置します。プロジェクト全体は 2 つの独立したサイト U1 と U2 に分割され、総設置容量は 150 メガワット (1.5GW) です。
