現場での鉄骨構造組立 + 一体型吊り上げ建設ワークフロー + 重要な考慮事項

導入：で鉄骨構造の建設, 「地上組立＋重量クレーン一体吊り上げ」（構造物を完全に地上で組み立て、重量クレーンを使用して単体として所定の位置に吊り上げること）は、現在利用可能な最も費用対効果が高く、安全で品質管理された建設方法の1つです。

この方法は、「高所バラ組立」（空中で部品を一つずつ組み立てる）と比較して、高所での危険な作業を大幅に削減し、溶接不良率を低下させ、構造変形を効果的に抑制します。ただし、現場での厳密な準備、高精度の組み立て治具のセットアップ、厳密な吊り上げ工学計算、および現場での完璧な信号伝達とコマンドが必要です。

以下は、包括的で標準化された技術ガイドです。現場の鉄骨造組み立てと一体型の巻き上げ — 簡単に参照できるように、明確なワークフローと実用的で直接的な技術要件で構成されています。

I. 工法の基本的な概要

建設ワークフロー ロジック: セクションごとに鋼製コンポーネントを工場でプレハブ → 現場での治具での地上組み立て → 溶接修正、溶接検査 (NDT) & 塗装のタッチアップ → 一体型の所定の位置への吊り上げ → 固定と構造の位置合わせ。

主な利点

• 一貫して地上作業: 基本的な作業は地上で行われるため、落下の危険や高所での危険が大幅に軽減されます。

• 管理可能な品質: 組み立て、溶接、位置合わせは安定したアクセス可能な地上環境で行われ、優れた精度と製造品質が保証されます。

• 高い建設効率: 高所での溶接とボルト締めが最小限に抑えられ、建設の進行が大幅にスピードアップします。

制限事項

• 広い組立エリアが必要: 現場での組立には、広く、水平で、十分に締め固められた地面エリアが必要です。

• 重機と厳格なチェック: 高トン数の吊り上げクレーンと、吊り上げ条件と土壌耐荷重能力に関する厳密な工学計算が必要です。

該当するシナリオ

露地鉄骨造工事、大径間鋼製トラス、屋根用鋼製モジュール、多径間鉄骨フレーム、重量クレーンガーダーアセンブリなど。

II.完全に標準化された建設ワークフロー

標準プロセスフロー: 建設準備 → 現場レベリングと締固め → 組立治具のセットアップと受け入れ → コンポーネントの受け取りと再検査 → 地上組立 → 溶接作業 → 溶接試験 (NDT) & 防食塗装のタッチアップ → 吊り上げラグとリギングのセットアップ → 試行吊り上げテスト → 正式な一体吊り上げ → 位置決めの微調整と仮固定 → グリッド軸の再確認と昇降 → 永久接続＆固定 → リギング撤去 → プロジェクト受諾 → 組立治具解体

1. 初期段階の建設準備（最も重要なステップ）

事前の準備が不十分な場合、組み立てや吊り上げ時に構造の変形、転倒、寸法誤差などが発生しやすくなります。次の 4 つの主要なタスクに厳密に焦点を当てます。

• 最初に計画する: 専用の吊り上げスキームを準備します。高リスクで超重要な業務の場合は、専門家のレビューと正式な承認が必須です。クレーンの動作条件、部材の応力、地盤支持力、吊り上げ点の荷重に関する詳細な工学計算を完了します。

• 材料および文書の検証: 工場の適合証明書、工場試験報告書 (MTR)、工場の非破壊検査 (NDT) 記録、および寸法検証シートを検査します。不適合コンポーネントが作業現場に入らないように厳重に防止してください。

• 現場レイアウト計画: コンポーネントの保管、地上での組み立て作業、およびクレーンの移動/アウトリガーの位置決め用に個別のゾーンを明確に指定します。軟弱地盤の場合は、あらかじめ掘削して固い埋め戻しを行い、締め固めて舗装・固化しておきます。

• 人員の安全に関する説明: 溶接工、クレーンオペレーター、信号手、およびリガーは、有効な資格証明書を保持している必要があります。すべての作業者に対して徹底的な安全および技術説明会を実施し、個人の責任と安全上の禁止事項を明確にします。

2. 組立治具のセットアップと受け入れ

組立治具（地面支持枠）は組立精度に欠かせません。カジュアルな組み立てや標準以下のその場しのぎのフレームワークは固く禁じられています。

• 標準構造用鋼を使用する: 適切な剛性と安定性を確保し、荷重後の地盤の沈下、構造のたわみ、または揺れを防ぐために、国家標準の鋼材セクションを使用して治具を製造します。

• 正確な設定と位置決め: ガイドラインを正確にレイアウトします。グリッドの軸、高さ、水平度を厳密に制御します。スパンの大きなコンポーネントの場合は、使用負荷による将来のたわみを防ぐために、設計仕様に従ってプレキャンバー (意図的な上向きの曲線) を組み込んでください。

• 専用の検査と承認: 治具のセットアップが完了したら、専用の検査を実施する必要があります。すべての寸法、高さ、平坦度の測定値を記録してアーカイブします。ジグは正式な承認後にのみ使用できます

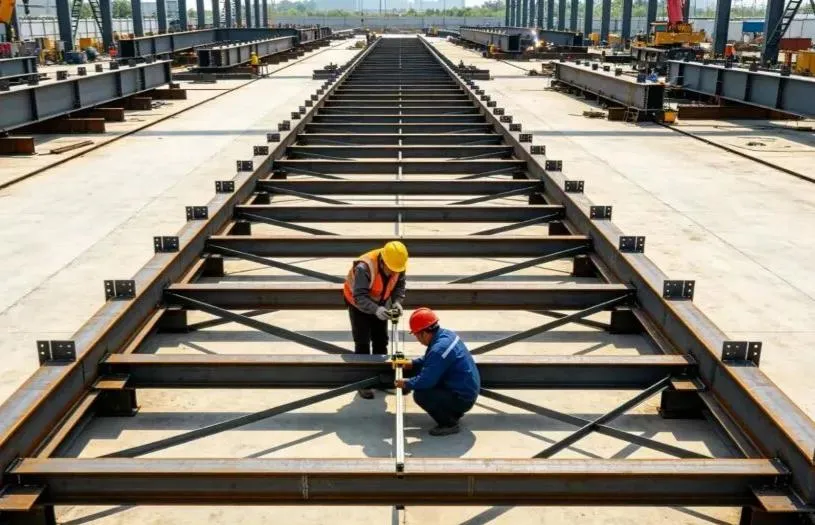

3. コンポーネントの配送と地上での組み立て

地上組立は、全体的な構造品質を制御するための重要なプロセスです。正確な制御が不可欠です。

• コンポーネントの入荷検査: 到着時に各コンポーネントの外観、出荷時の変形、保護コーティング、ボルト穴の位置を検査します。組み立てる前に、軽微な変形をまっすぐにして修正してください。

• ジグの位置決めと調整: コンポーネントをジグに設置した後、油圧ジャッキと支線ケーブルを使用して、スパン、軸線、高さ、ルートギャップ (ジョイントの嵌合ギャップ)、および垂直方向の位置合わせを微調整し、厳密に制御します。

• 認定溶接者による仮付け溶接：認定溶接者は仮付け溶接（仮止め溶接）を実行する必要があります。仮付け溶接の長さとすみ肉の脚のサイズは技術基準を満たし、気孔、亀裂、その他の溶接欠陥を防止する必要があります。

• 対称溶接と応力緩和：正式な溶接では、熱応力を均等に解放し、反りを最小限に抑えるために、「対称溶接」と「バックステップ溶接」（短い交互セグメントでの溶接）の原則に厳密に従う必要があります。厚鋼板の場合は予熱とパス間の温度管理を厳重に行ってください。

• 組み立て後の検証: 組み立てが完了したら、全体の寸法、キャンバー値、横方向の真直度を徹底的に再測定し、エンジニアリング コードと設計図面に完全に準拠していることを保証します。

4. 溶接検査と防食塗装のタッチアップ

• 非破壊検査 (NDT): 設計仕様に従って超音波検査 (UT) または放射線検査 (RT) を実行します。不適合な溶接部は完全にえぐられ、再溶接され、100% 合格するまで再テストする必要があります。

• 溶接の洗浄と再塗装: 溶接継手を滑らかに研磨し、錆、スラグ、スパッタを除去し、適切な防食プライマーとトップコートを速やかに塗布して、保護コーティング システムが継続的かつ無傷であることを保証します。

• 表面保護: 高強度ボルトの摩擦接触面、ボルト穴、仕上げ塗装層を溶接スパッタ、グリース/オイル汚染、機械的傷から保護します。

5. リフティングポイントとリギングの選択

コアリフティングの安全規則: 許可なくリフティングポイントを変更したり、不一致のリギングを組み合わせたり、コンポーネントに不適切な力を加えたりしないでください。

• 設計されたリフティング ラグを使用する: 工場で設計された事前に設計されたリフティング ラグ (パッド アイ) を常に使用してください。承認されていない現場での溶接や、間に合わせの吊り上げポイントのための穴あけは固く禁止されています。すべてのリフティング ラグの溶接部は 100% NDT 検査を受ける必要があります。

• 索具容量の計算: 動的荷重の安全係数を組み込んだ、計算された荷重に厳密に基づいてスチール ワイヤ ロープ、シャックル、およびリフティング スリングを選択します。過積載は厳禁です。

• コーナープロテクター：ワイヤーロープの切断や損傷を防ぐために、スチール部材のすべての鋭利なコーナーとエッジにコーナープロテクター（軟化剤/エッジガード）を取り付けます。

• 一時的な補強: 構造的に細いまたは薄肉のセクション (長いトラスなど) に一時的なブレース支柱/部材を追加して、吊り上げ中のねじれ、座屈、または局所的な変形を防ぎます。

6. トライアルリフトテスト (絶対にスキップしてはなりません)

トライアルリフトは吊り上げ事故に対する最後の防御壁です。

• 持ち上げてホバリング: コンポーネントを組み立てジグから 200 ～ 300 mm 離してスムーズに持ち上げ、5 ～ 10 分間空中に浮かせたままにします。

• 包括的な検査: 吊り上げポイントの荷重状態、リギングの変形、全体および局所的な部材のたわみ、クレーンの安定性、アウトリガーの下の地盤の沈下、ジグの干渉や引っ掛かりなどを徹底的に検査します。

• 異常時の即時降下: 異常な騒音、構造の歪み、過度の地盤沈下が観察された場合は、直ちにコンポーネントを治具に降ろしてください。正式な吊り上げは、是正措置が承認された後にのみ続行できます。

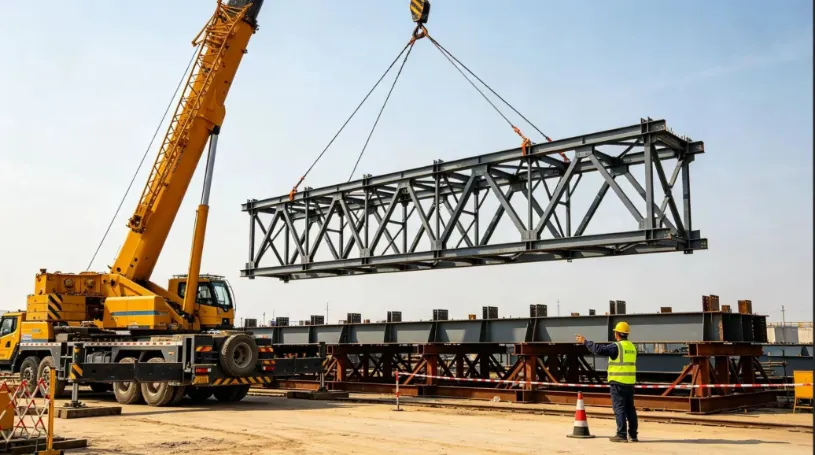

7. 完全組立ての吊り上げ・位置決め・仮固定

• 統合された 1 人による信号送信: 作戦は、標準化された手信号と音声コマンドを使用して、任命された 1 人の信号送信指揮官によって指揮されなければなりません。複数人での合図や無秩序な操作は固く禁止されています。

• スムーズなクレーンの動き: 巻き上げ、旋回 (スイング)、ラフィング (ブームの起伏) は、全体を通してスムーズかつゆっくりと行われなければなりません。急停止、急旋回、衝撃荷重を避けてください。地上作業員は、コンポーネントの向きを安定させ、既存の構造物との衝突を防ぐために、タグ ライン (ガイド ロープ) を使用する必要があります。

• 位置決めと即時の一時的なサポート: 永続的なサポートに設置したら、グリッド軸、高さ、鉛直度を正確に微調整します。直ちに一時的な支持支柱を設置し、支線ケーブルを締めます。

• コア安全レッドライン: クレーンのフックを解除するまでは絶対に放さないでください。鋼構造安定した自立構造システムを形成します。

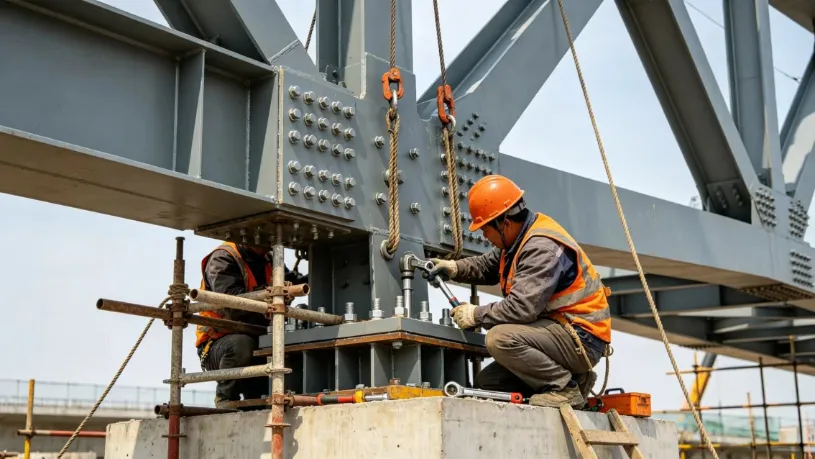

8. 永久接続と仕上げ工事

• 高強度ボルト締結を優先: 高強度ボルトの締結を優先します。締付け順序は「初期締付け→本締付け」の2段階を厳守してください。ボルトを締め忘れたり、緩んだり、締め過ぎたりしないように、最終締め後に各ボルトに明確にマークを付けます。

• 現場でのスプライス溶接: 現場での突合せ溶接とスプライス溶接をマルチパス層で実行し、完了後速やかに非破壊検査 (NDT) を実施します。

• 全体的な構造の再測定: すべての全体的な寸法、高さ、たわみ値を再測定します。適合が認定されたら、吊り上げ装置、一時的なサポート、および地面組み立て治具を安全に取り外します。

• コーティングの修理と引き渡し: 影響を受けるエリア全体の損傷した防食および耐火コーティングをすべてタッチアップして、設置を完了します。

Ⅲ．現場での重要な予防措置 (避けるべき重要な落とし穴)

1. 組立品質管理のポイント

• しっかりしたジグの基礎: 組み立てジグの下の地面はしっかりしていて、圧縮されており、水平でなければなりません。不均一な沈下を防ぐため、雨天時の柔らかい土壌や浸水した地面での組立作業は固く禁止されています。

• 厳格なプレキャンバー制御: 大スパン部材のプレキャンバー (意図的な上向きのカーブ) を設計値に従って正確に設定します。組み立て後に下向きに垂れ下がるのを防ぐために、組み立ての前後で寸法を再確認してください。

• 悪天候時の溶接制限: 強風、雨、雪、または氷点下の気温の場合は、屋外での溶接を直ちに中止してください。溶接を再開する前に、湿った鋼の表面が加熱トーチで完全に乾燥していることを確認してください。

• 高強度ボルトの摩擦面を保護：ボルトの接触摩擦面を厳重に保護します。研削、油汚染、または溶接スパッタ焼けは厳しく禁止されており、滑り係数が工学基準を確実に満たしていることが保証されます。

2. 必須の吊り上げ安全赤線

• 天候時の禁止事項: フォース 6 以上の強風 (風速 ≥ 10.8 m/s)、濃霧、大雨のとき、または夜間照明が不十分なときは、吊り上げは固く禁止されています。

• クレーン アウトリガー サポート: クレーン アウトリガーは、クレーンの転倒やアウトリガーの突き抜けを防ぐために、検証済みの固体地面上で厚い鋼製荷重分散プレートで完全にサポートする必要があります。

• 厳格な安全立ち入り禁止区域: クレーンの作業半径内に厳格な障壁と明確な立ち入り禁止区域を確立します。許可のない職員がそのエリアに入る、通過する、または滞在することは厳しく禁止されています。

• シフト前の索具検査: 各作業シフトの前に、すべての吊り上げ装置、索具ハードウェア、およびワイヤー ロープを検査します。より線の切れ、過度の摩耗、ねじれや変形が許容範囲を超えた場合は、直ちに交換してください。

3. 一般的なリスクと予防策

• コンポーネントの過度の変形: 設計キャンバーを事前に設定し、一時的な補強ストラットを追加し、対称溶接シーケンスに従い、完全な吊り上げ状態の荷重チェックを実行します。

• リフティング ラグの引き裂き失敗: リフティング ラグの特殊な構造設計を実行し、100% NDT 検査による完全溶け込み溶接を保証し、承認されていない間に合わせのリフティング ポイントを厳しく禁止します。

• クレーンの地盤沈下または傾斜: 事前に地盤を確認して固め、アウトリガーの下に重い鋼板を置き、試行リフト中に地盤の沈下を監視します。

• 設置後の構造の不安定性: 支線ケーブルと一時的な支持支柱を速やかに設置し、「構造が固定される前にクレーンのフックを決して放さない」という原則を厳密に実行します。

• 標準以下の高強度ボルト締め: 摩擦接触面を厳重に保護し、標準化されたトルク締め付け手順を適用し、完成時にすべての個々のボルトを検査してカラーマークを付けます。

IV.まとめ

中核となる管理ロジックは、現場での鉄骨構造組立統合された巻き上げは、正確な地面の組み立て、剛性の高いジグ制御、厳密な巻き上げ計算、スムーズで安定した吊り上げ、固定する前にフックを決して放さないこととして要約できます。

治具の品質、溶接変形、吊り上げ荷重条件、構造の一時的安定性という 4 つの重要な柱を厳密に管理することにより、最も一般的な建設欠陥や安全事故を防止することができ、大径間鋼構造エンジニアリングに安全で信頼性の高い効率的なソリューションを提供します。
