鋼構造コンポーネントの完全ガイド: 二次部材と接続の詳細

前号では、主耐荷重部材と支持安定部材の詳細と配置図を示しました。鋼構造コンポーネント。このセッションでは、接続と構造フィッティングだけでなく、二次コンポーネントと付属コンポーネントの紹介が続きます。以下は、鉄骨建物の一般的なレイアウト位置と各コンポーネントの完全なリストの説明です。

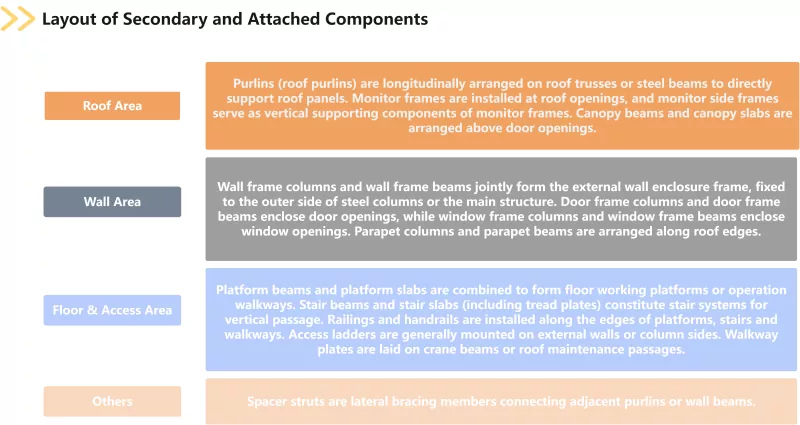

二次コンポーネントおよび付属コンポーネントには、母屋、壁フレーム柱、壁フレームビーム、モニターフレーム、モニターサイドフレーム、階段ビーム、階段スラブ、プラットフォームビーム、プラットフォームスラブ、手すり、ハンドレール、アクセスはしご、通路プレートおよびスペーサ支柱、ドアフレーム柱、ドアフレームビーム、窓枠柱、窓枠ビーム、天蓋ビーム、天蓋スラブ、パラペット柱およびパラペットビームが含まれます。母屋は屋根母屋と壁母屋に細分され、階段スラブは踏み板を覆います。囲い、通路、採光、換気などの建築機能を担う二次コンポーネントや付属コンポーネントは、風荷重、積雪荷重、その他の荷重を主要構造物に伝達します。鉄骨造建物の健全性とサービス機能を確保するために不可欠な部品です。

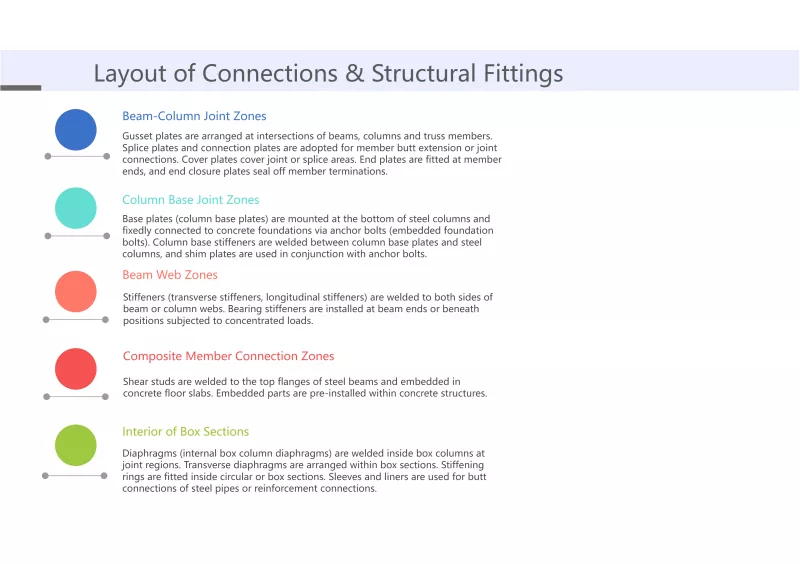

接続および構造継手は、ガセット プレート、補強材、軸受補強材、シム プレート、接続プレート、スプライス プレート、カバー プレート、エンド クロージャ プレート、エンド プレート、ベース プレート、柱ベース補強材、柱アンカー ボルト、高力ボルト、普通ボルト、シャー スタッド、埋め込み部品、スリーブ、ライナー、補強リング、ダイヤフラムおよび横ダイヤフラムで構成されます。補強材は横補強材と縦補強材に分けられます。ベースプレートには柱ベースプレートが含まれます。柱アンカー ボルトは、埋め込み基礎ボルトとしても知られています。せん断スタッドはスタッド コネクタとも呼ばれます。ダイヤフラムはボックスコラムの内部ダイヤフラムをカバーします。重要なカテゴリーとして鋼構造コンポーネント、接続、構造フィッティングは、すべての耐荷重部材が効果的に連携して動作できるかどうか、また荷重伝達経路が連続的で信頼性があるかどうかを直接決定します。

これまでに、構造組成別に分類された鋼構造部材の 4 つの主要なカテゴリがすべて整理されました。上記のすべてのコンポーネントは、鉄骨造建物の構造図に描かれ、構造計算報告書の力解析に含まれ、完成した構造物に永久に保持されます。コンポーネントの組み合わせはプロジェクトの種類によって異なります。各タイプのコンポーネントの機能の配置とレイアウトのロジックを正しく理解することは、正確な数量の請求書を作成し、包括的な単価を合理的に決定するための前提条件であり、鉄骨構造の設計意図を安全で信頼できる物理的な建物に確実に変換するための基礎です。
