鉄骨機械製造工場の建設に柱サポートの設計が必要なのはなぜですか?

ハイエンド機器製造の発展に伴い、鉄骨機械製造プラントでは、大きなスパン、大きなトン数、複雑な内部設計に対する需要がますます明らかになってきています。鉄骨構造は、現代の産業プラントにおいて最も効果的なソリューションの 1 つになりました。機械製造プラントでは通常、内部に大トン数のクレーンを設置する必要があるため、プラントの安定性を確保するにはコラムサポートシステムの設計が特に重要になります。鉄骨機械製造工場建設。この記事では、20 年間の経験を組み合わせます。青島永和鋼構造集団有限公司鉄骨機械製造工場を建設したいと考えている方に参考となる提案を提供するために、鉄骨構造工場プロジェクトにおいて参考となる提案を提供します。

目次

1. 鉄骨機械製造工場とは？

2. 柱間ブレースとは何ですか?

3. 柱間ブレースが中間スパンで 2 つの支持システムで設計されているのはなぜですか?

4. 結論

1. 鉄骨機械製造工場とは？

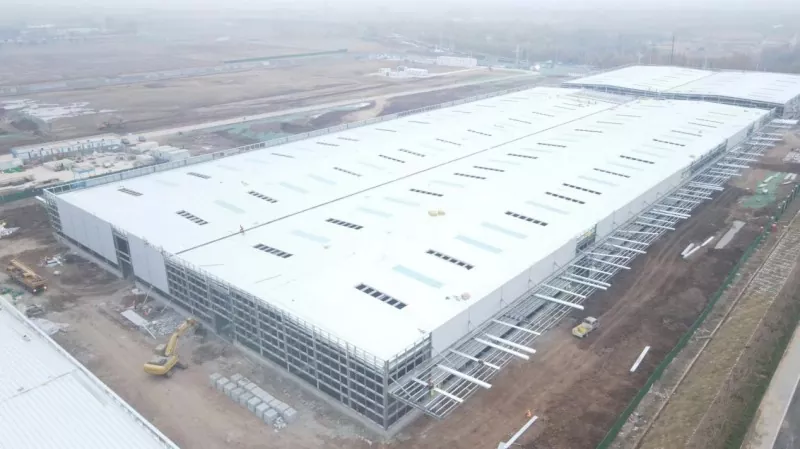

鉄骨機械製造工場建設は、鉄骨構造の形で建設される工業用建物です。その主な利点は、大スパンの内部空間に対応できることと、建設スピードが速いことです。機械製造工場内では、橋形クレーンや設備の振動、高所作業スペースなどが求められるため、鉄骨構造システムである門形鉄骨や鉄骨造が非常に適しています。

2. 柱間ブレースとは何ですか?

柱間ブレースは鉄骨構造システムに不可欠なコンポーネントの 1 つです。通常はアングル鋼または丸鋼で作られ、縦長の鋼柱の中央に溶接またはボルトで接続されます。鉄骨機械製造工場の建設には、通常、柱のない広々としたスペースと大型クレーンが必要です。柱間ブレースの役割は、クレーンによってかかる縦方向の制動力や風荷重を鉄骨が確実に吸収し、鉄骨の安定性を維持することです。

3. 柱スプライスの中間スパン設計に 2 つのサポート システムがあるのはなぜですか?

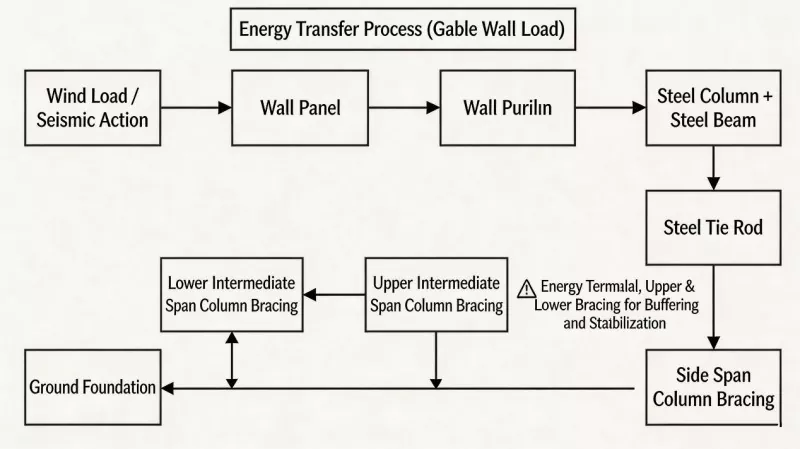

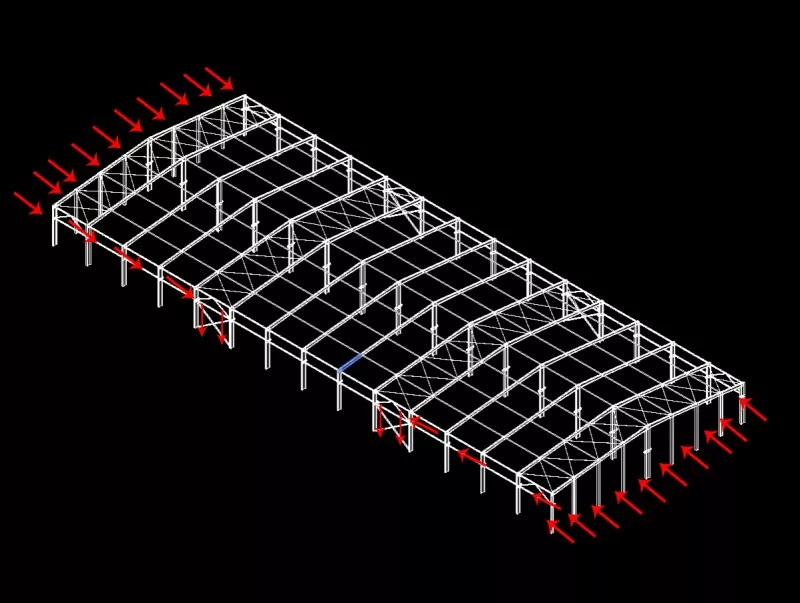

鉄骨構造力学における機械伝達の観点から見ると、鉄骨機械製造工場建設の側壁が風荷重や地震に遭遇すると、これらのエネルギーはまず壁パネルに伝達され、次に壁パネルがそのエネルギーを母屋に縦方向に伝達し、次に母屋が鉄骨柱と鉄骨梁に伝達し、次に鉄骨柱と鉄骨梁が鉄骨システムのタイロッドに伝達し、次に上部支持体に伝達します。中間径間内の柱接合部の上部支持体、次に中間径間内の柱接合部の上部支持体、最後に下部支持体、そして地盤基礎に接続します。したがって、中間スパンはエネルギー伝達の集中点となります。したがって、鉄骨フレームの安定性を失わないよう、構造強度を強化するために上下の支持システムが必要です。

4. 結論

したがって、構築するときは、鉄骨機械製造工場建設、柱間のサポート システムの設計が不可欠です。従来のコンクリート製の工場建物と比較して、鉄骨造の工場建物は安定性と経済性が優れています。鉄骨造の工場建物に興味のある方は、ご連絡ください。カスタマイズされたソリューションを提供します。
