鉄骨化学プラント

鉄骨化学プラントは、厳格な設計基準と安全要件に準拠する必要があるリスクの高い建設施設です。 As a leading backbone enterprise in the whole construction industry chain of Shandong Province, EIHE Steel Structure (EHSS) strictly controls production safety and standards, and is your trustworthy high-tech steel structure product manufacturer.

お問い合わせを送信

製品説明

鉄骨化学プラントは、耐食性、防爆、防火、浸透防止などの特別な安全要件に準拠する必要がある特別な建物です。このような製品を製造する際、当社の工場では材料の選択から製造、設置に至るまで製品の品質を厳格に管理し、迅速な試運転と製品の安全な品質の両方を保証します。

●芯材の選定

製品の耐用年数を延ばすために、防食技術と組み合わせた高強度鋼を採用しています。

✔ ベース素材:

- 一般環境用: Q235B または Q355B 炭素構造鋼が選択されます。

- 腐食性の高い環境の場合: Q355NH などの耐候性鋼が推奨されます。

- 腐食性媒体と直接接触する部品の場合: 通常、316L または 304 ステンレス鋼が使用されます。

✔ セクションデザイン:

- 最小肉厚を厳密に管理しながら、閉じたセクションまたはソリッドウェブセクションが優先されます。

- 冷間成形された薄肉鋼片を主要な耐荷重コンポーネントとして使用することは固く禁止されています。

✔ 防食コーティング:

- エポキシジンクリッチプライマー、エポキシ雲母状酸化鉄中塗り、ポリウレタンまたはフルオロカーボントップコートの3コートシステムが適用されます。

・乾燥膜厚の合計は200μm以上とする。

●製造工程

鉄骨構造化学プラントでは、納品されるコンポーネントの品質を保証するために厳格な生産プロセスが採用されています。

ブランド	EHSS
プロセスリンク	キーポイント	キーパラメータ
セッティングとマーキング	溶接収縮代を確保	縦方向の収縮: 0.6 ～ 1.0 mm/m。横方向の収縮: 溶接パスごとに 1.0 ～ 1.5 mm
カット＆ブランキング	切断面品質	平面度 ≤ 0.05t (t = 板厚) かつ ≤ 2.0 mm;粗さ ≤ 50 μm
エッジの準備	ヤゲン寸法精度	ベベル角：30°～35°、ルート面：1.0～2.0mm、ルートギャップ：2～3mm

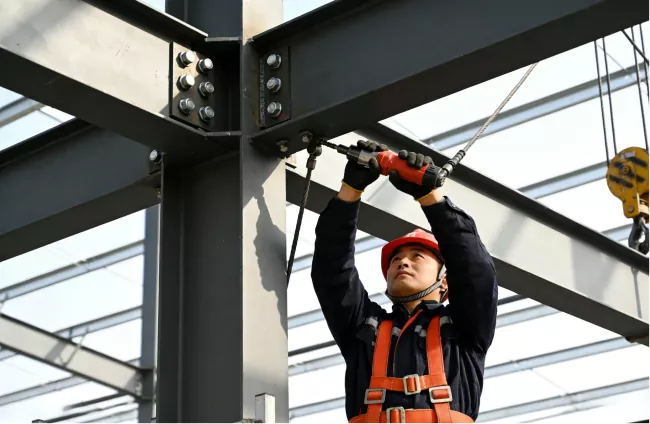

掘削	高強度ボルト穴精度	穴径公差：+0.3～+0.5mm穴間隔公差：±1.0mm
Hビームアセンブリ	フランジプレート直角度	傾斜 ≤ 2.0 mm (セクション高さ ≤ 500 mm) または ≤ 3.0 mm (> 500 mm)
溶接	溶接品質クラス	クラス 1 溶接: 100% 超音波検査。クラス 2 溶接: 抜き取り検査 ≥ 20%
溶接脚のサイズ	連続溶接要件	腐食性の高い環境: 溶接脚のサイズ ≥ 8 mm
組み立て前	穴通過率	テストピンによる合格率は100%
研磨剤ブラスト	清潔さと粗さ	下塗り ≧ 60 μm、中塗り ≧ 80 μm、上塗り ≧ 60 μm、総乾燥膜厚 ≧ 200 μm

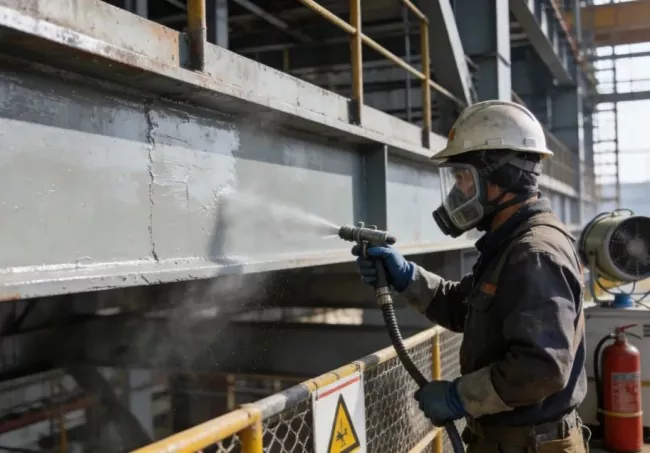

コーティングの塗布	層厚制御	下塗り≧60μm、中塗り≧80μm、上塗り≧60μm、総膜厚≧200μm。
塗装検査	乾燥膜厚サンプリング試験	測定点の85％≧設計値、最小測定点≧設計値の85％
