鉄骨構造エンジニアリングに関する 5 つの一般的な質問と技術的な回答

設計・製作・現場施工鋼構造工学多数の専門的な機械概念、コンポーネントパラメータ、構造分類が含まれます。多くの実務者は、日々の図面の詳細作成、荷重チェック、スキームの比較の際に、さまざまな専門用語、機械的効果、構造部材の選択基準について疑問を抱くことがよくあります。第一線の技術者や外国貿易コーディネーターが核となる理論を迅速に整理し、設計エラーを回避できるように、この文書は鉄骨構造に関するよくある専門的な質問と簡潔な回答をまとめています。

Q1.絞り効果とは何ですか？

ダイアフラム効果とは、エンクロージャ パネルが自身のせん断剛性によって面内荷重によって引き起こされる面内変形に抵抗する機械的挙動を指します。コンポーネントの剛性と強度は、その性能を評価する 2 つの重要な指標です。

Q2.シアーラグとシアーラグ効果は同じ概念ですか?

これらは同一の機械的現象を指します。 「せん断ラグ」は、せん断ラグ効果の別名にすぎず、サン・ヴナンの原理で説明できます。部材内部での荷重伝達時に、局所的なせん断力の伝達が遅れると、断面全体に垂直応力が不均一に分布し、この現象を総称してせん断遅れと呼びます。

Q3.鉄骨構造物の過度のたわみはどのような影響をもたらしますか?

実際のたわみが鋼構造コードで指定された制限を超えると、コンポーネントに目に見える変形が発生し、建築上の外観が損なわれます。一方、建物の耐用性能は損なわれ、長期にわたる過度のたわみはさらに潜在的な構造上の安全上の危険を引き起こす可能性があります。

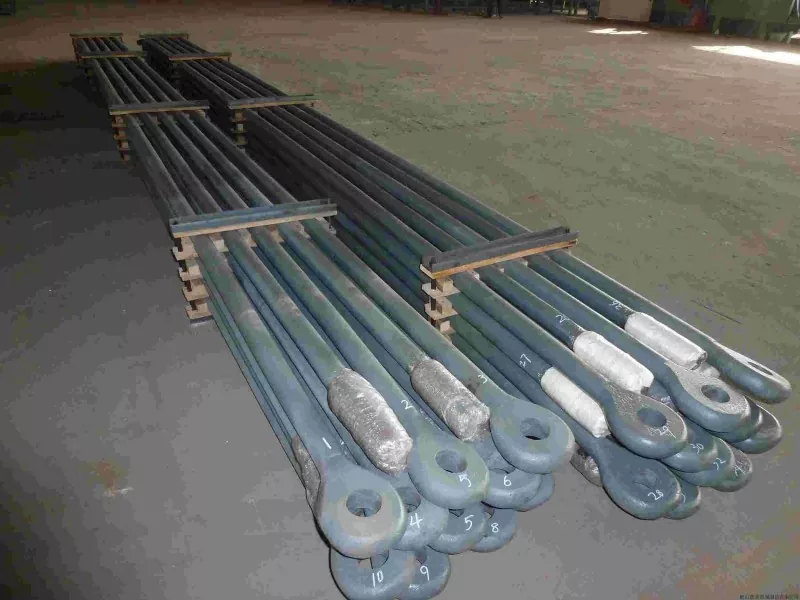

Q4.リジッドタイロッドとフレキシブルタイロッドを区別するにはどうすればよいですか?

剛性タイロッドは張力と圧縮の両方に耐えることができ、一般的にダブルアングル鋼管または円形鋼管の断面が採用されています。フレキシブルタイロッドは、圧縮能力がなければ張力にのみ耐えることができ、一般にシングルアングル鋼または丸管から製造されます。

Q5.座屈後の支持力とは何を意味しますか?

座屈後耐力とは、特に、局所的な座屈が発生した後の薄肉コンポーネントの残留耐荷重能力を指します。この指数は、プレートの幅と厚さの比と端部の拘束条件によって決定されます。幅と厚さの比が大きく、境界拘束が強いほど、部材の座屈後の残留支持力が高くなります。

結論

鋼構造物の設計、製造、建設に関係する理論は広範囲にわたり、相互に関連しており、上記の Q&A では一般的な問題のほんの一部のみを取り上げています。鋼構造工学理論的な知識と実践的な経験を統合する学問です。これらの重要なポイントを習得するには、用語の定義を暗記するだけでは不十分です。実際のプロジェクト実践において比較、反映、検証を繰り返すことが不可欠です。この Q&A 文書が読者に明確な出発点を提供し、実際のエンジニアリング上の問題に遭遇したときに、関連する参考文献や解決策をすぐに見つけられるようにすることを願っています。
