鋼構造のコンポーネントを理解する: 耐荷重部材と安定部材の分類

全体として、鋼構造コンポーネントは、構造構成によって 4 つの主要なカテゴリに分類できます。つまり、一次耐荷重部材、ブレースおよび安定部材、二次コンポーネントおよび付属コンポーネント、接続部および構造フィッティングです。このセッションでは主に最初の 2 つのカテゴリについて説明します。

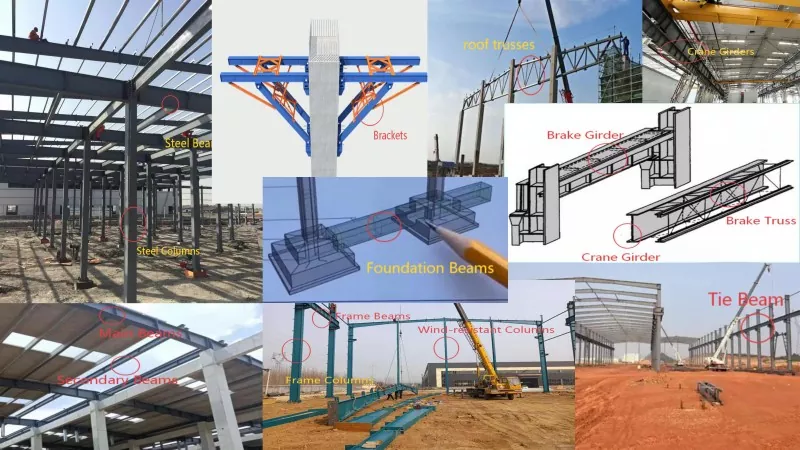

一次耐力部材には、鋼製柱、鋼製梁、トラス、ブラケット、屋根トラス、クレーンガーダ、ブレーキガーダ、ブレーキトラス、耐風柱、フレームビーム、フレーム柱、補助ビーム、主ビーム、つなぎビームおよび基礎ビームが含まれます。トラスはさらに上弦材、下弦材、ウェブ部材から構成されます。その核となる骨格として、鋼構造システム、主耐荷重部材は構造物の主な荷重を支え、それらを基礎に伝達します。製造品質と組立精度は、構造全体の安全性と安定性を直接決定します。

ブレースおよび安定部材は、柱ブレース、屋根水平ブレース、屋根垂直ブレース、縦水平ブレース、横水平ブレース、軒ブレース、剛性タイロッド、フレキシブル タイロッド、母屋タイおよび支柱で構成されます。ブレースおよび安定部材は大きな垂直荷重に直接耐えることはありませんが、構造全体の安定性を保証し、水平荷重を伝達し、構造部材の有効長を短縮し、構造の不安定性を防ぐ機能があります。

このセッションでは、主要な耐荷重部材とブレースおよび安定部材を紹介します。次のセッションでは、二次コンポーネントと付属コンポーネント (母屋、壁フレーム、モニター フレーム、階段プラットフォーム、手すりなど) だけでなく、接続および構造フィッティング (ガセット プレート、補強材、ボルト、せん断スタッド、埋め込み部品など) の完全な詳細について引き続き詳しく説明します。乞うご期待。
