鉄骨構造の4つの主流コアシステムとは何ですか?

最近では、鋼構造技術は成熟しました。多様な建築要求に応えるため、適切な構造方式を採用しており、門型フレーム構造、フレーム構造、鋼トラス構造、スペースグリッド構造の4つの主流形式をコアとしています。

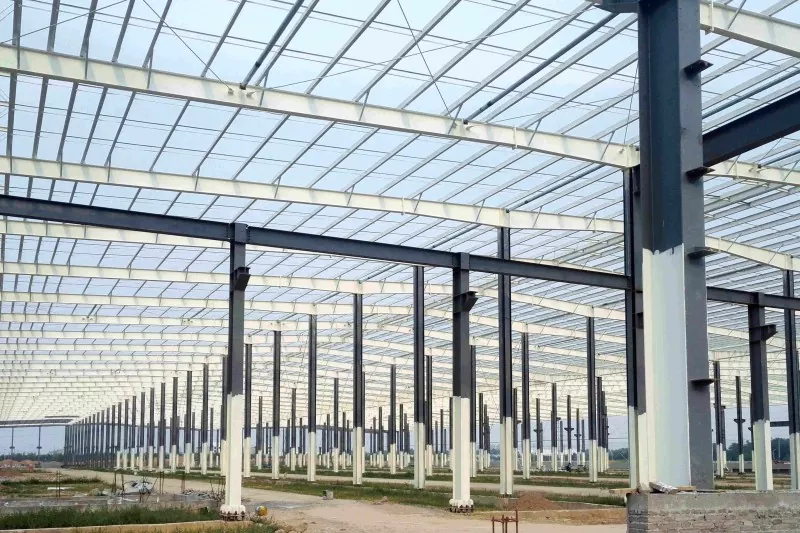

ポータルフレーム

門型フレームは、軽量鉄骨作業場建物の最も典型的な構造形式です。鉄骨柱と傾斜したフレーム梁の間の強固な接続によって門型のフレームを形成し、力の伝達経路が明瞭で分かりやすくなっています。鋼材の消費量が経済的で、建設速度が速く、シンプルな外観が特徴で、工業作業場、物流倉庫、配送センター、商業展示場、小規模スタジアム、その他の建物に適用できます。

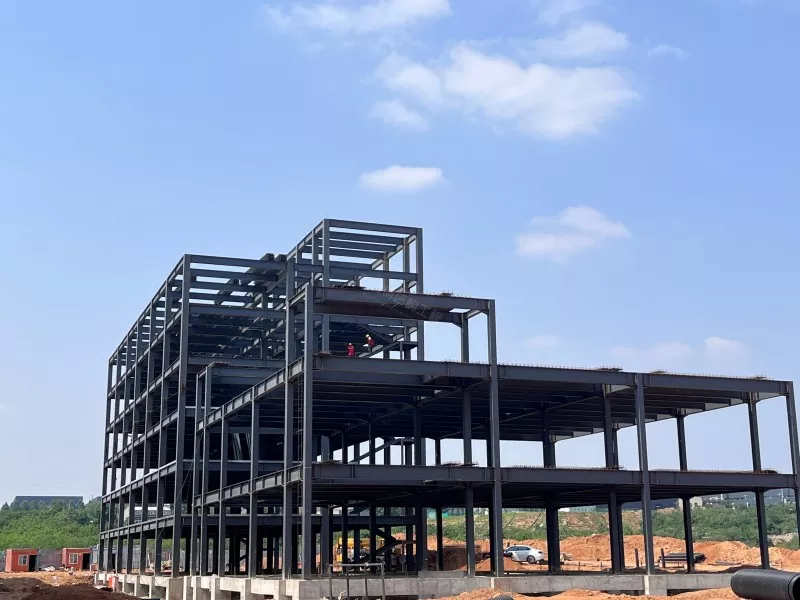

フレーム構造

フレーム構造は、鋼製の梁と鋼製の柱を剛接合で結合した構造で、高層・超高層建築物で最も一般的な構造方式の一つです。無柱の大空間、優れた耐震性能、立体的な空間の有効活用などのメリットを誇ります。高層および高層のオフィスビル、ホテル、アパート、病院, 学校商業施設、多階建ての工業作業場など。

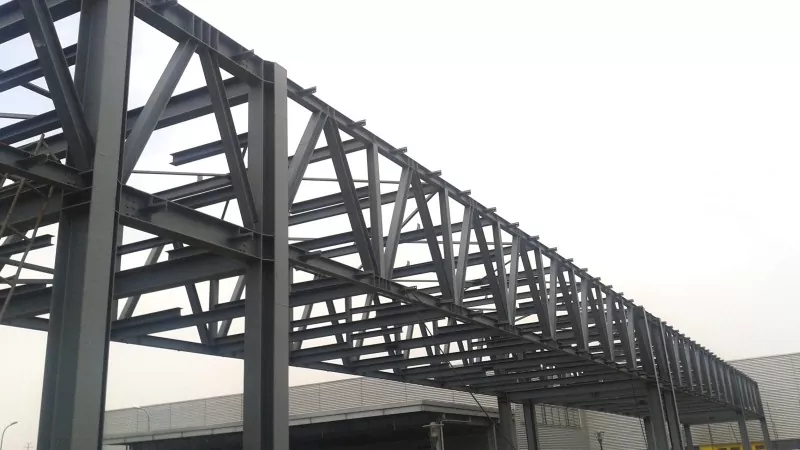

鋼トラス構造

一連の部材を接合部で溶接やボルトで接続して形成される格子構造であり、個々の棒材から組み立てられた大断面の部品を構成します。その主な利点には、大きなスパン容量、アーキテクチャ形状の優れた柔軟性、機械パイプラインの便利なレイアウトが含まれます。主に、以下のような長スパンの建物の屋根システムに採用されています。空港ターミナル, 高速鉄道の駅そして展示センター。その他、橋梁、海上プラットフォーム、テレビ塔などの分野でも広く使用されています。

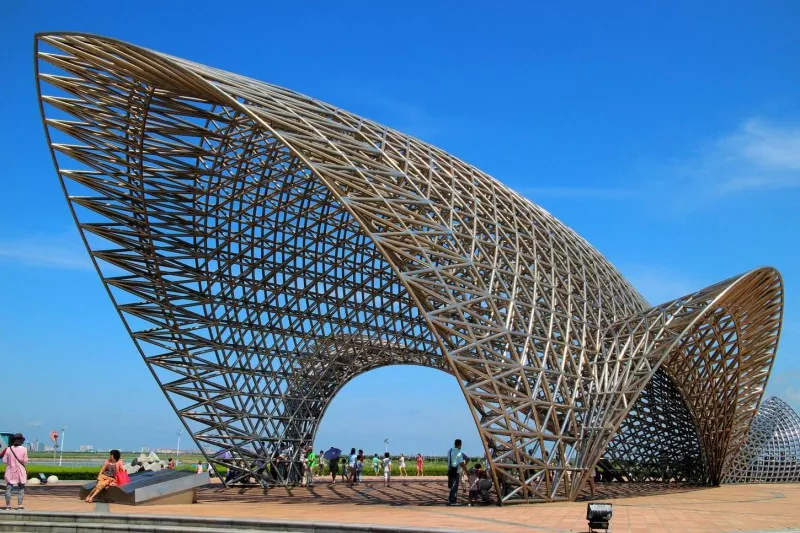

スペースグリッド構造

それは、多数の部材が規則的に配置され、接合部で接続されて組み立てられた空間ロッドシステム構造であり、静力学的に不定性の高い空間構造システムに属する。軽量、高剛性、良好な耐震性能、大きな無柱スパン、工場組立ての利便性など、優れた利点を備えています。主に、次のような大規模な公共建物の屋根システムに使用されます。体育館、展示ホール、駅、空港ターミナル、講堂。

これら 4 つの構造システムは最も広い適用範囲と最大の市場シェアを享受しており、業界の中核となる主流のオプションとなっています。ポータルフレームはコスト効率に優れており、中小規模の工業用建物に適しています。フレーム構造は、優れた柔軟性と耐震性能により、高層土木建築の分野で主流となっています。鋼製トラスとスペースグリッドは、その優れた橋渡し能力のおかげで、長スパンの公共建築物に最適な選択肢です。

次回も引き続き、格子シェル構造、サスペンション構造、ビームストリング構造など、古典的な主流の構造形式を紹介していきます。乞うご期待。鉄骨構造に関するより専門的な技術情報については、以下をご覧ください。EHSSまたは、カスタマイズされたコンサルティング サービスについては当社の技術チームにお問い合わせください。鉄骨構造業界で 21 年の豊富な経験を持つ EHSS は、鉄骨構造コンポーネントの製造と設置を専門とし、専門知識でお客様のプロジェクトを保護します。
